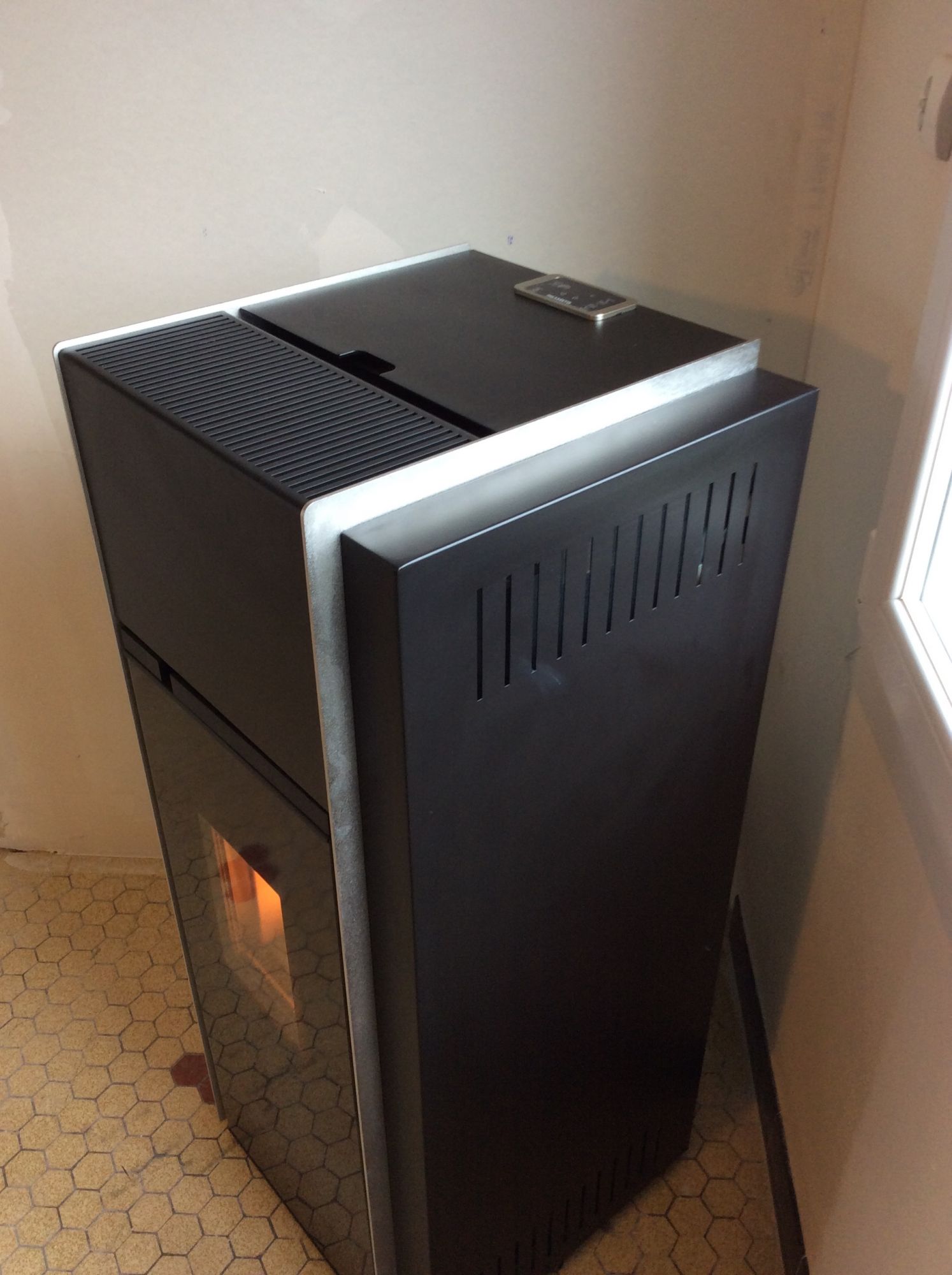

ALLEGRO 12 KW SERIE I PAG ETANCHE +





Le modèle ALLEGRO 12 KW est un poêle de la serie IPAG ETANCHE +. À ce titre il prélève l'air de combustion directement à l'exterieure de l'habitation préservant ainsi l'enveloppe thermique du bâti.





Habillages MÉTAL laqué + de 20 couleurs disponibles.





CARACTÉRIQTIQUES ET ÉQUIPEMENTS

  • Equipé comme d'habitude d'un foyer/échangeur en acier CORTEN.
  • Porte unique en verre vitrocéramique haute température et poignée escamotable.
  • Foyer en magnofixe et brasero en fonte très épaisse.
  • Système d'auto-nettoyage du foyer pendant la combustion.
  • Système de chargement des pellets exclusif à écluse.
  • Grand tiroir de collecte des cendres.
  • Equipé d'un ventilateur d'ambiance de technologie CENTRIFUGE réglable sur plusieurs vitesses.
  • Equipé du système de propulsion APS
  • Fonction silence (extinction du ventilateur d'air ambiant)
  • Equipé du tableau de commande TACTILE.
  • Equipé du système CDC Contrôle dynamique (automatique) de la combustion
  • Poêle étanche 50 pasc sous avis technique du CSTB







Dimensions (L*P*H cm) : 53/55/117

Puissance               : mini 3,1 Kw -max 12 Kw

Rendement              : moyen : 91 %

Autonomie              : 24 à 92 heures

Installation              : zone 1 zone 2 et zone 3 (ventouse)

Le poêle ALLEGRO de PALAZZETTI-AIRMETIC est un appareil d'une puissance et d'une propagation de l'énergie exceptionelle basé sur le tout dernier concept de propulsion (canon à air) de type APS (Air Pro Système).

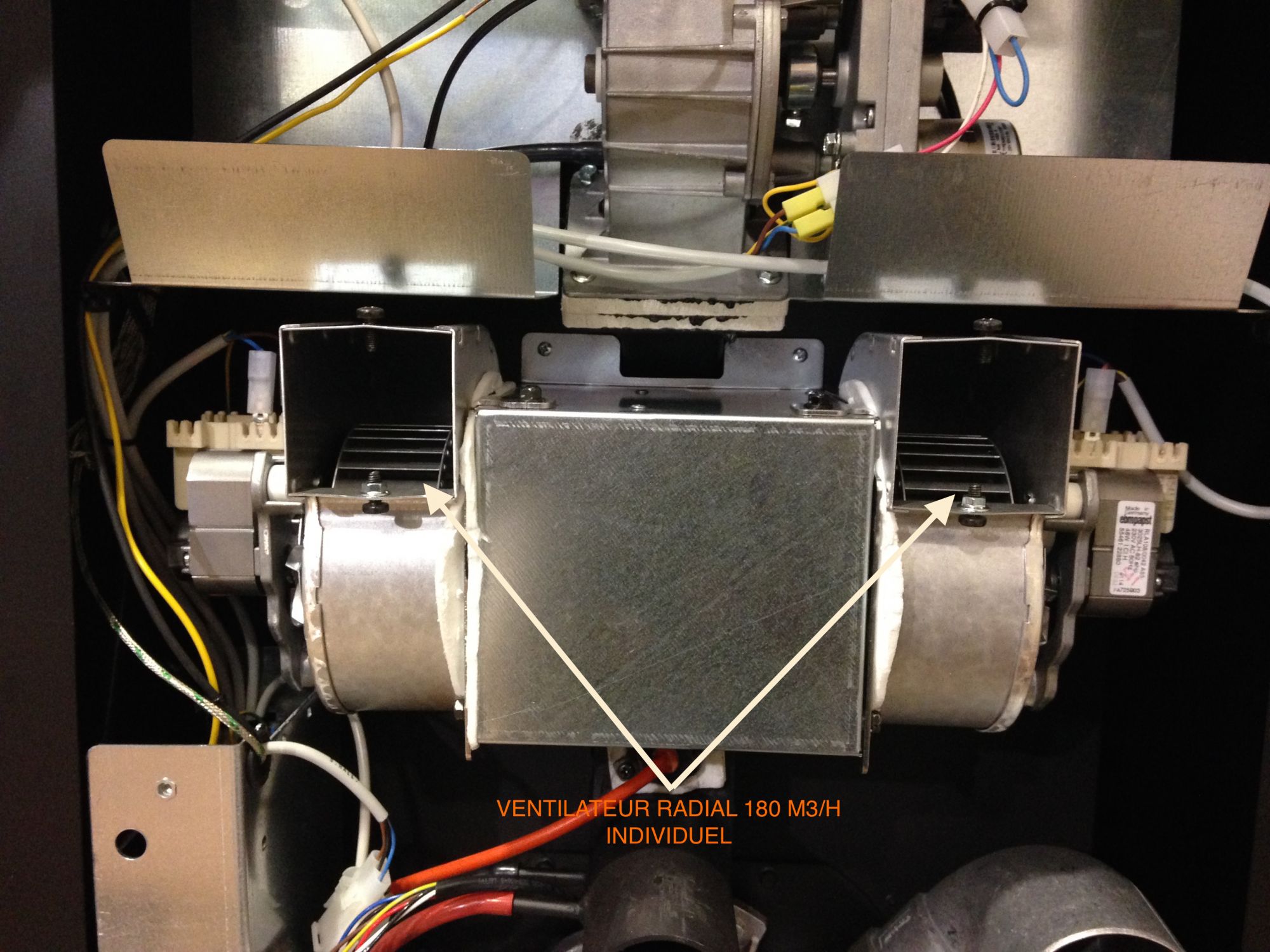

L'ALLEGRO est équipé de 3 ventilateurs:



-1 centrifuge centrale pour chauffer,comme d'habitude la pièce où il est installé ainsi que les pièces du même étage.

-1 ventilateur radial arrière permettant de chauffer une partie de l'étage de la maison jusqu'à 10 mètres de longueur.

-1 ventilateur radial arrière permettant de chauffer la seconde partie de l'étage de la maison jusqu'à 10 mètres de longueur.



Il était jusqu'à présent impossible avec les systèmes classiques de canalisation de garantir la chauffe correcte d'un étage de maison en raison de la longueur importante de tuyau nécessaire et des coudes obligatoires pour acheminer l'energie à distance importante du générateur (poêle). A présent ça l'est ! Avec l'APS de l'ALLEGRO qui s'affranchie grâce à la propulsion de toutes ces contraintes techniques.



De plus l'ALLEGRO est un poêle étanche sous avis technique du CSTB



Il peut donc être installé à n'importe quel endroit de la maison sans contrainte particulière d'évacuation des produits de combustion.



et équipable de la technologie I PAG d'AIRMETIC.



Grâce au dispositif I PAG vous pourrez contrôler le poêle à distance de chez vous ou de n'importe quel endroit où vous vous trouvez (au travail,en transit ....).

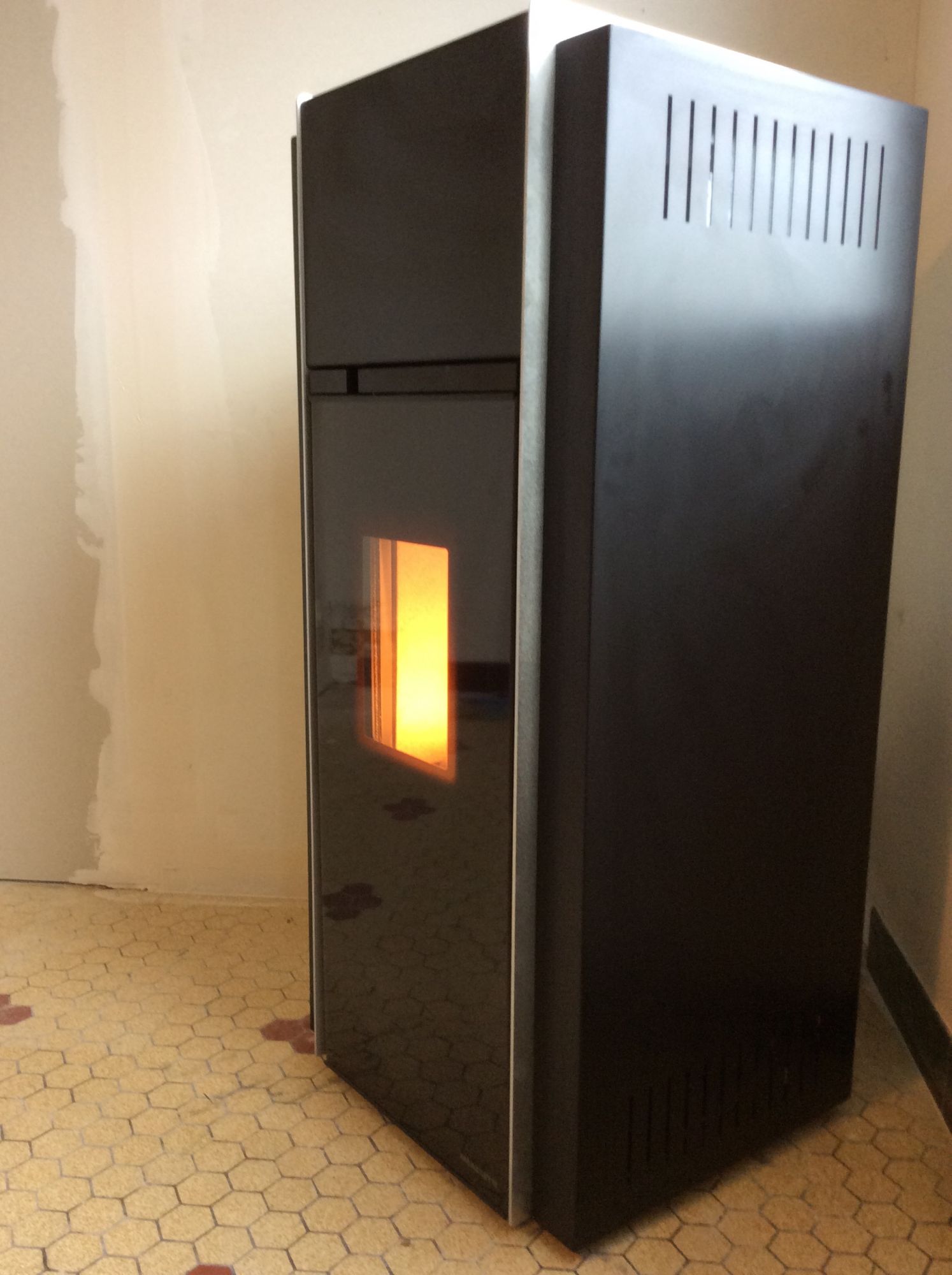

ALLEGRO PALAZZETTI-AIRMETIC

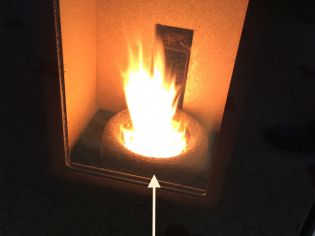

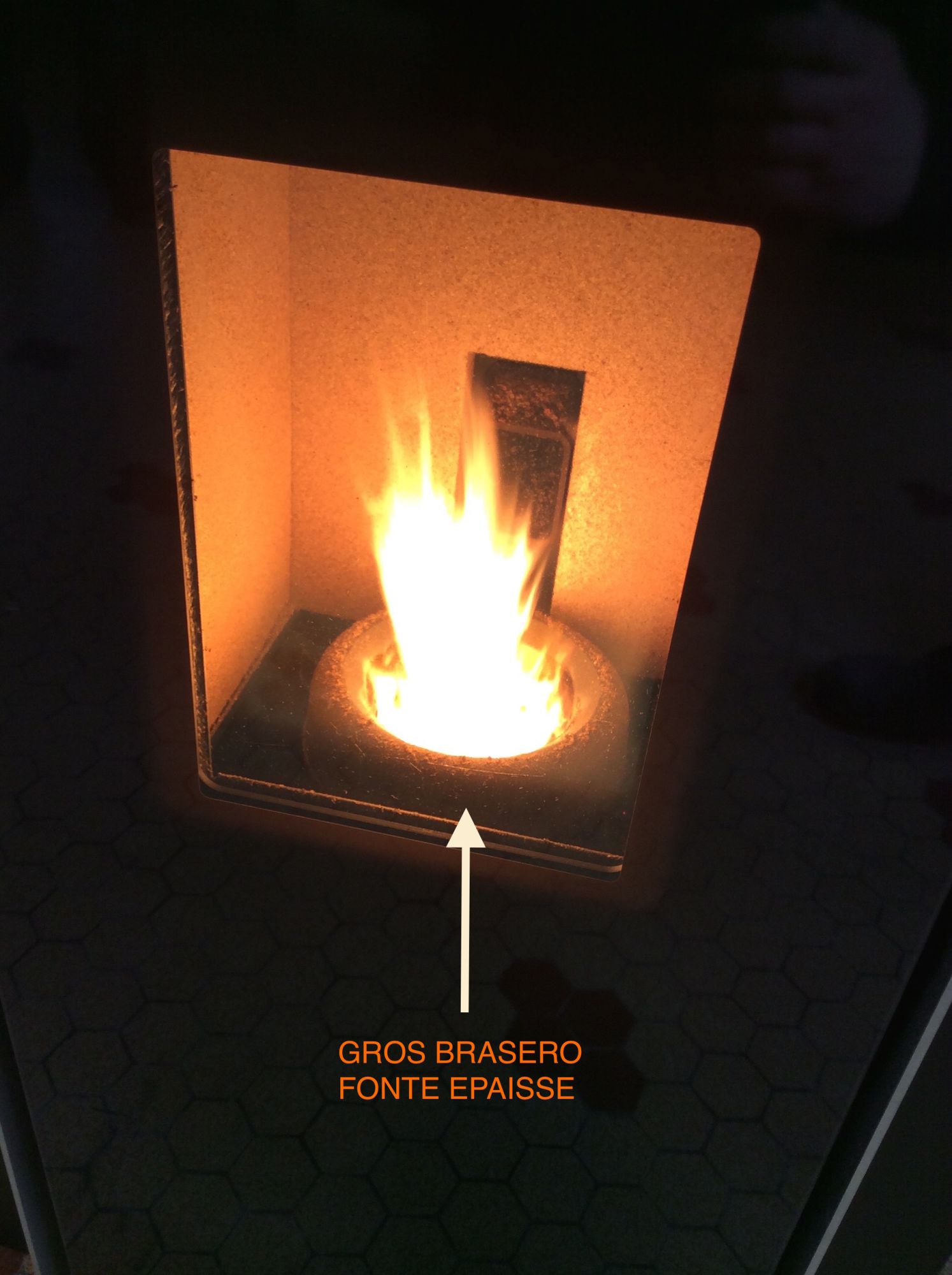

BRASERO ALLEGRO

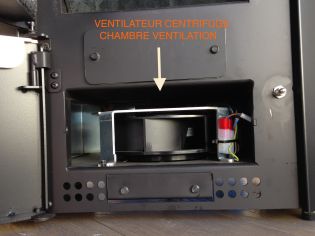

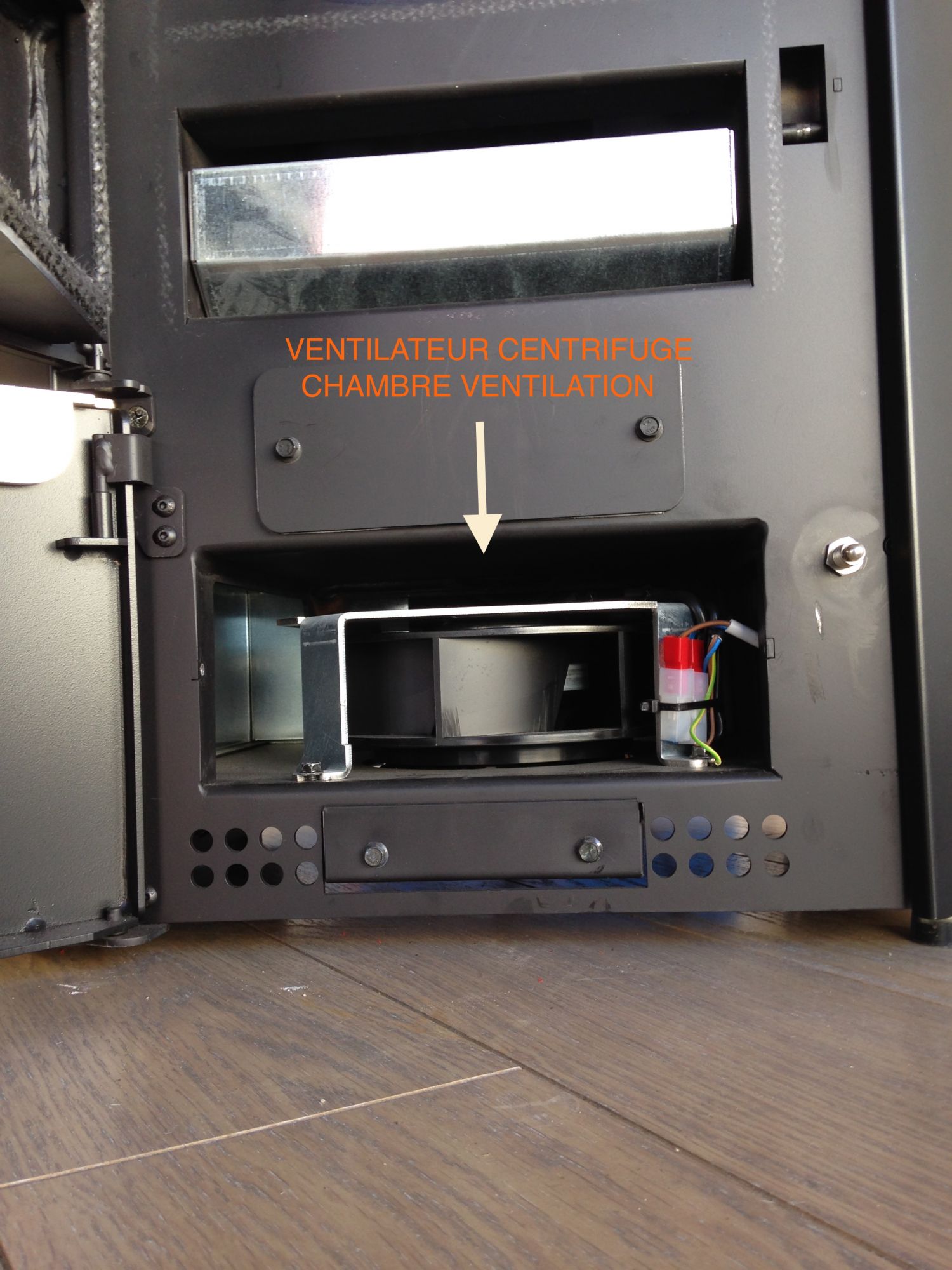

CHAMBRE DE VENTILATION

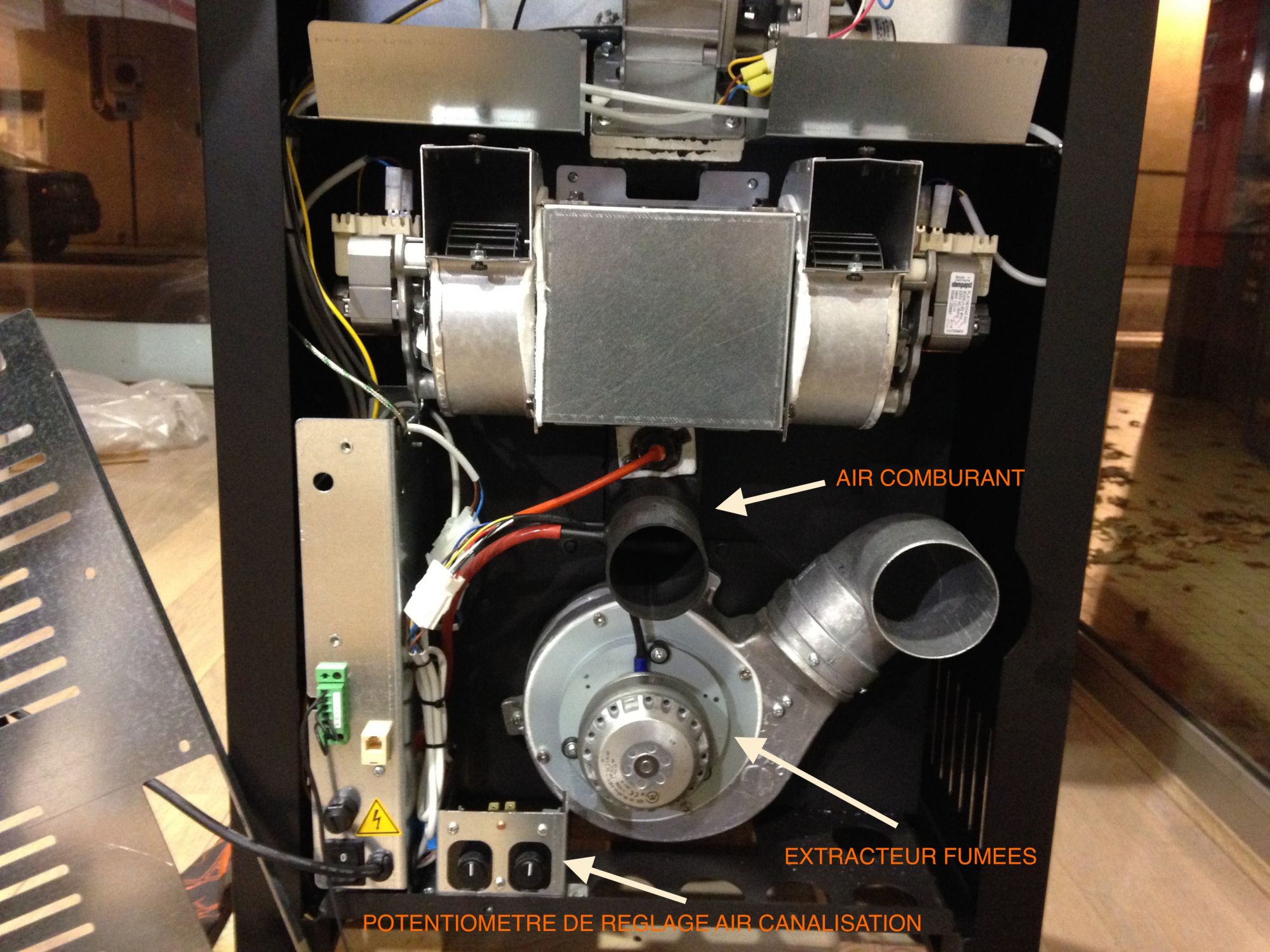

APS
SYSTEME DE FONCTIONNEMENT

ETUDE DE CAS

Maison néo-bretonne de 140 M2 de surface sur 2 étages. Etage clôturé par une porte de service désservant l'étage.Equipée d'un insert bois. Boisseau de cheminée bouché.



OBJECTIFS:



-Chauffer les pièces de vie du RDC.

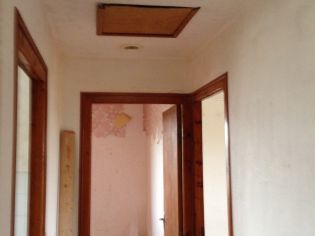

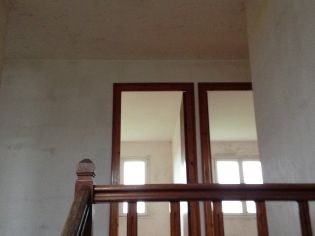

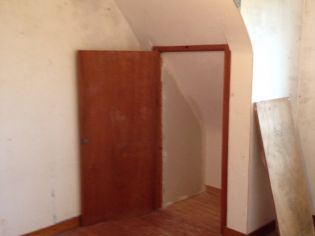

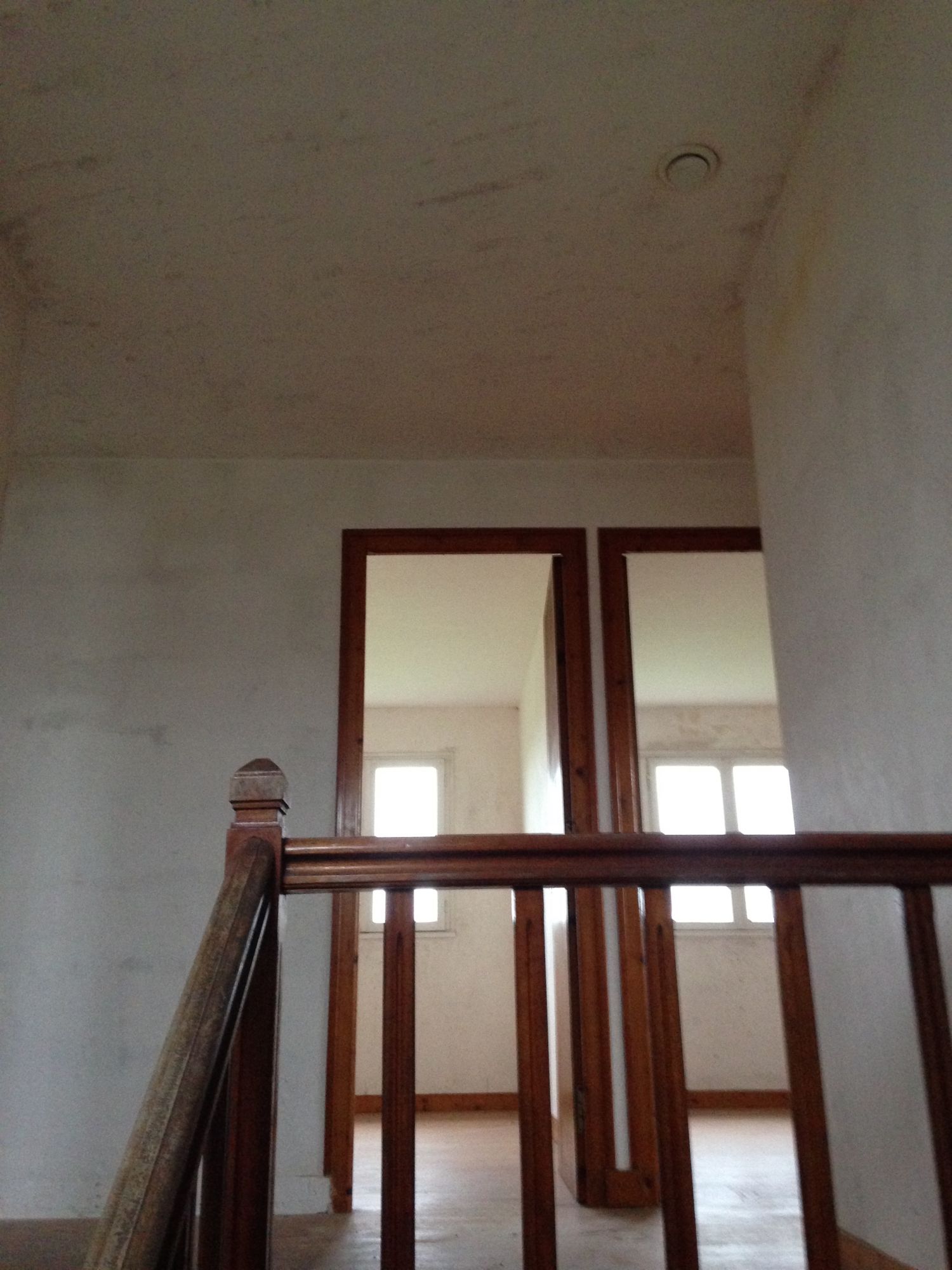

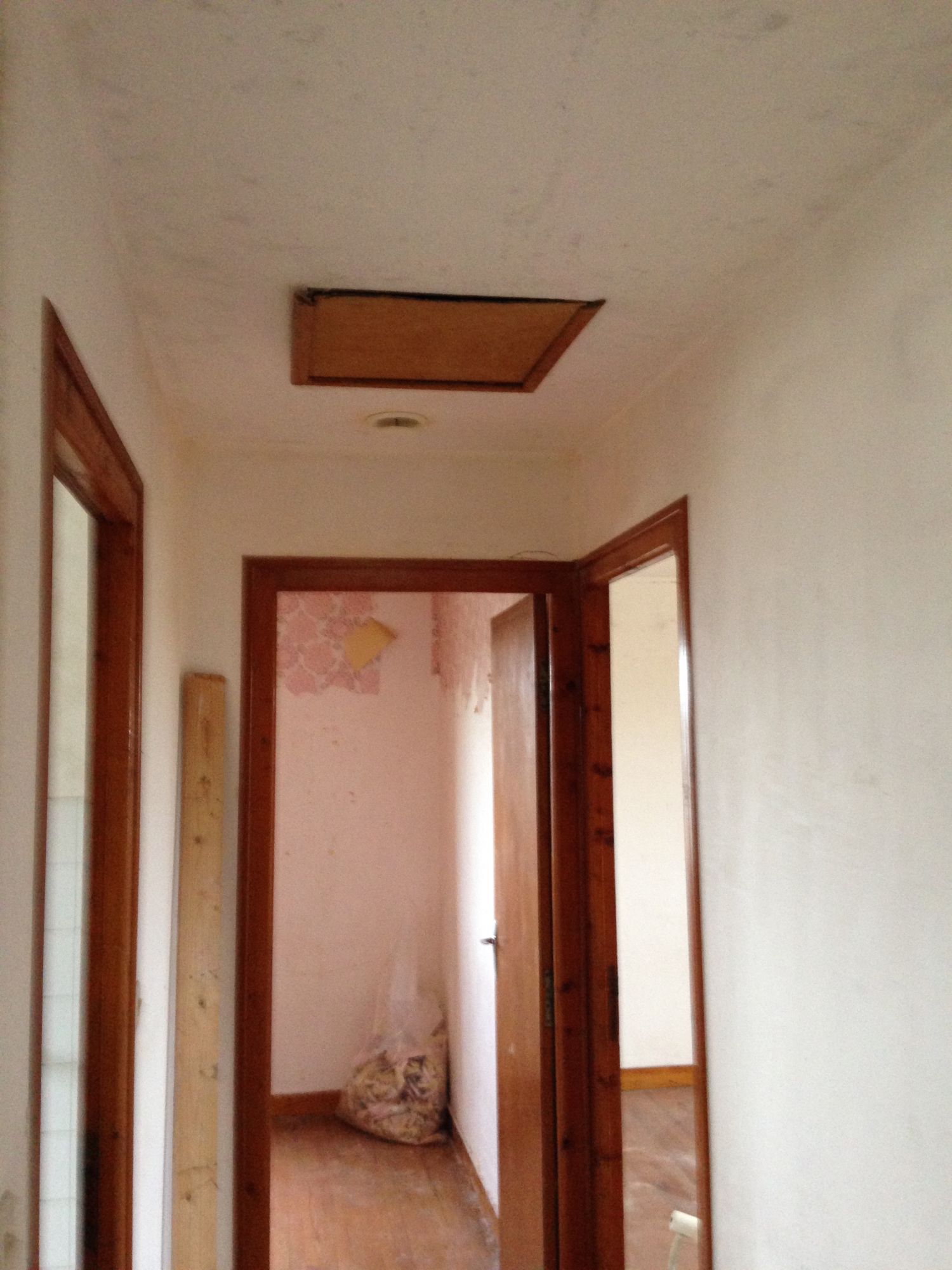

-Chauffer le couloir de l'étage.

-Chauffer la/les chambre(s) de l'étage à l'opposé du poêle.

-Enlever la cheminée existante

-Intégrer une prise électrique pour l'appareil+ 1 prise électrique d'appoint.

-Protéger électriquement le poêle.

-Gagner de l'espace de vie

-Livrer un chantier de réhabilitation sans travaux ulterieur de finition (hors décoration)

MOYENS:



-Poêle ALLEGRO 12 KW.

-Conduit Double Flux isolé.

-Passage des conduits en exterieur.

-Utilisation de la technologie Double Flux étanche.

-Placo-feu & BA 13 standard.

-Parafoudre/parasurtenseur.

-2 Prises électriques standard.

-Système APS

-Conduit semi-souple avec isolation THERMO-ACOUSTIQUE.

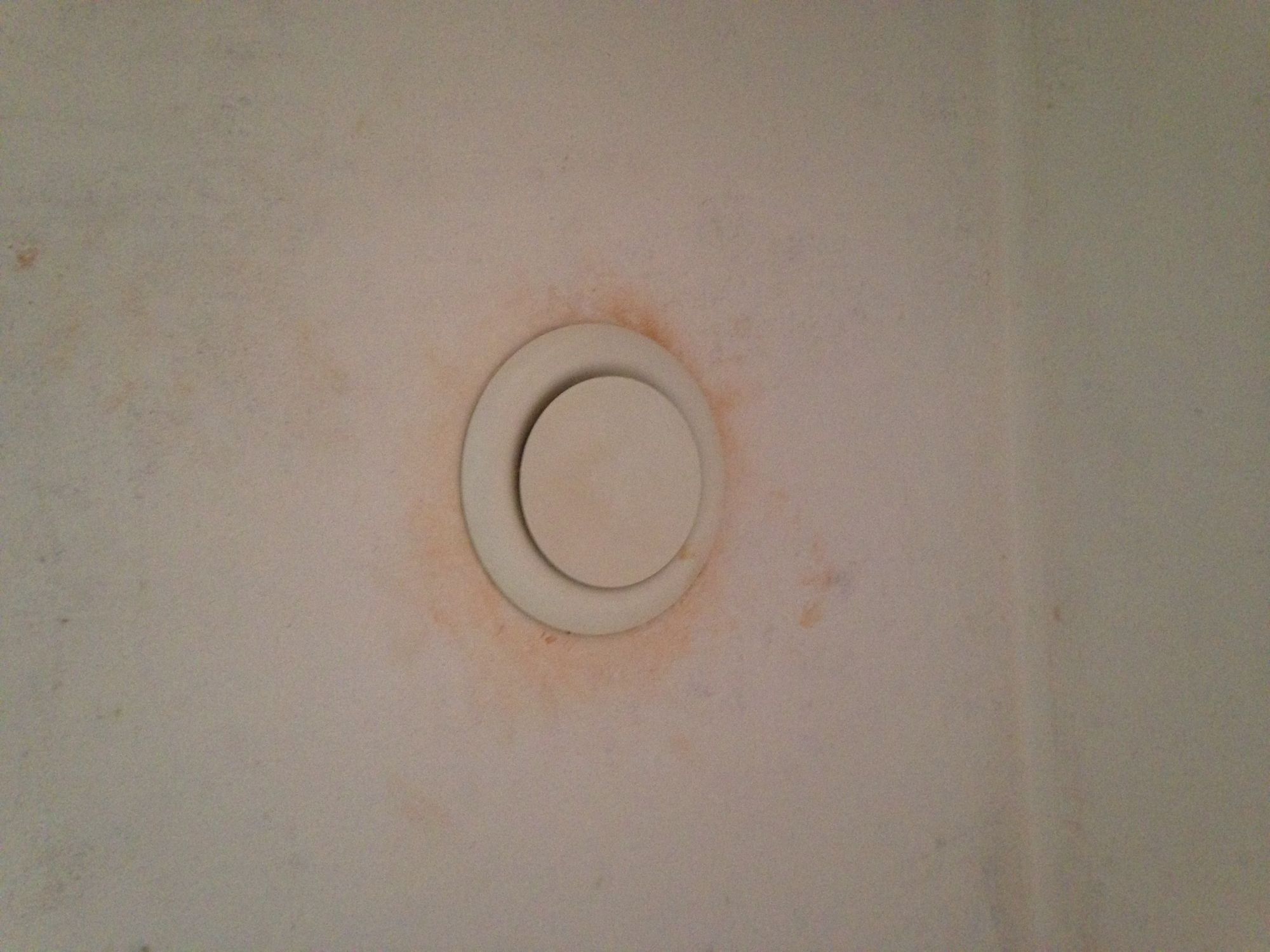

-Grilles (2) de diffusion étage à débit réglable.

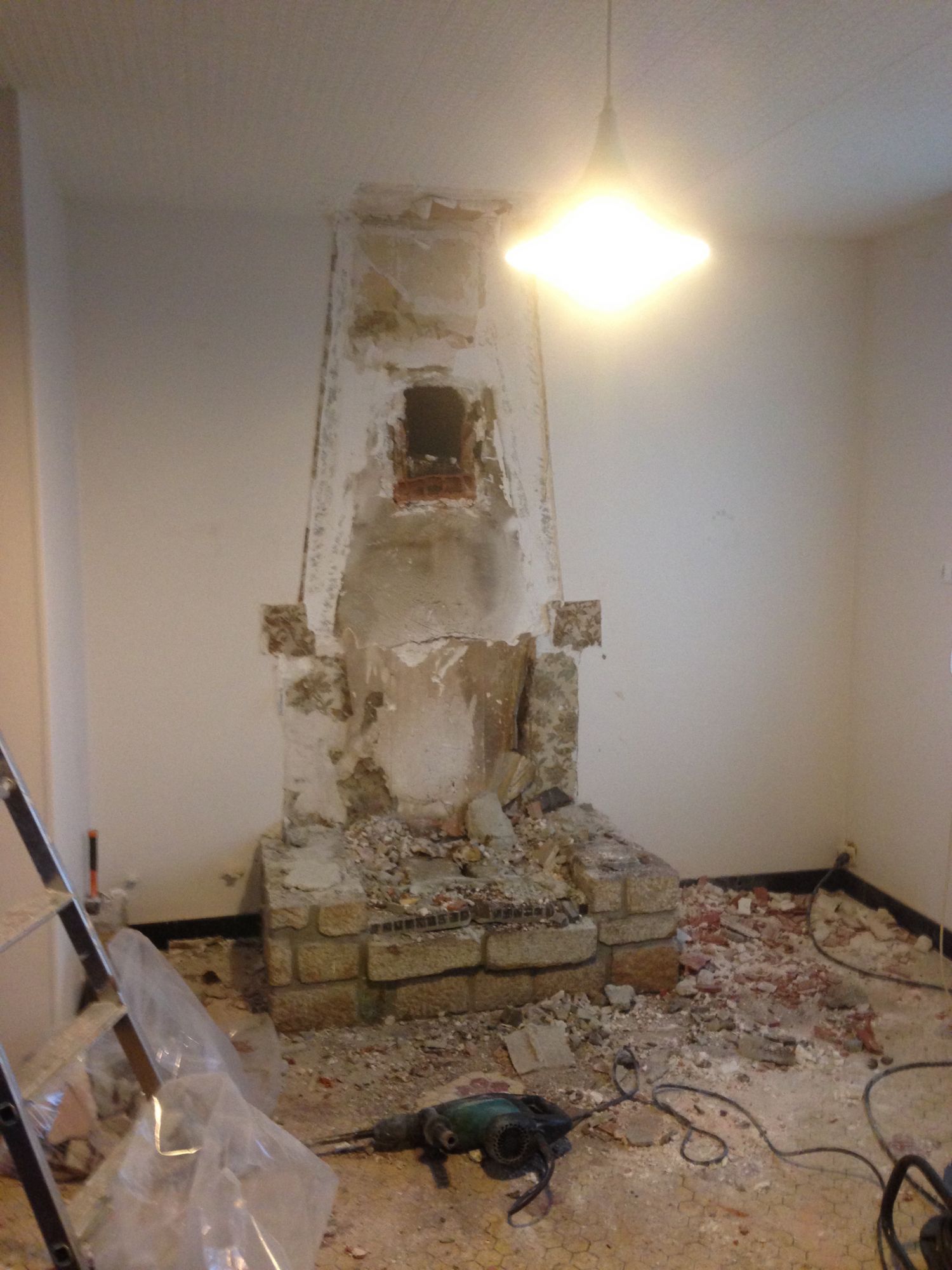

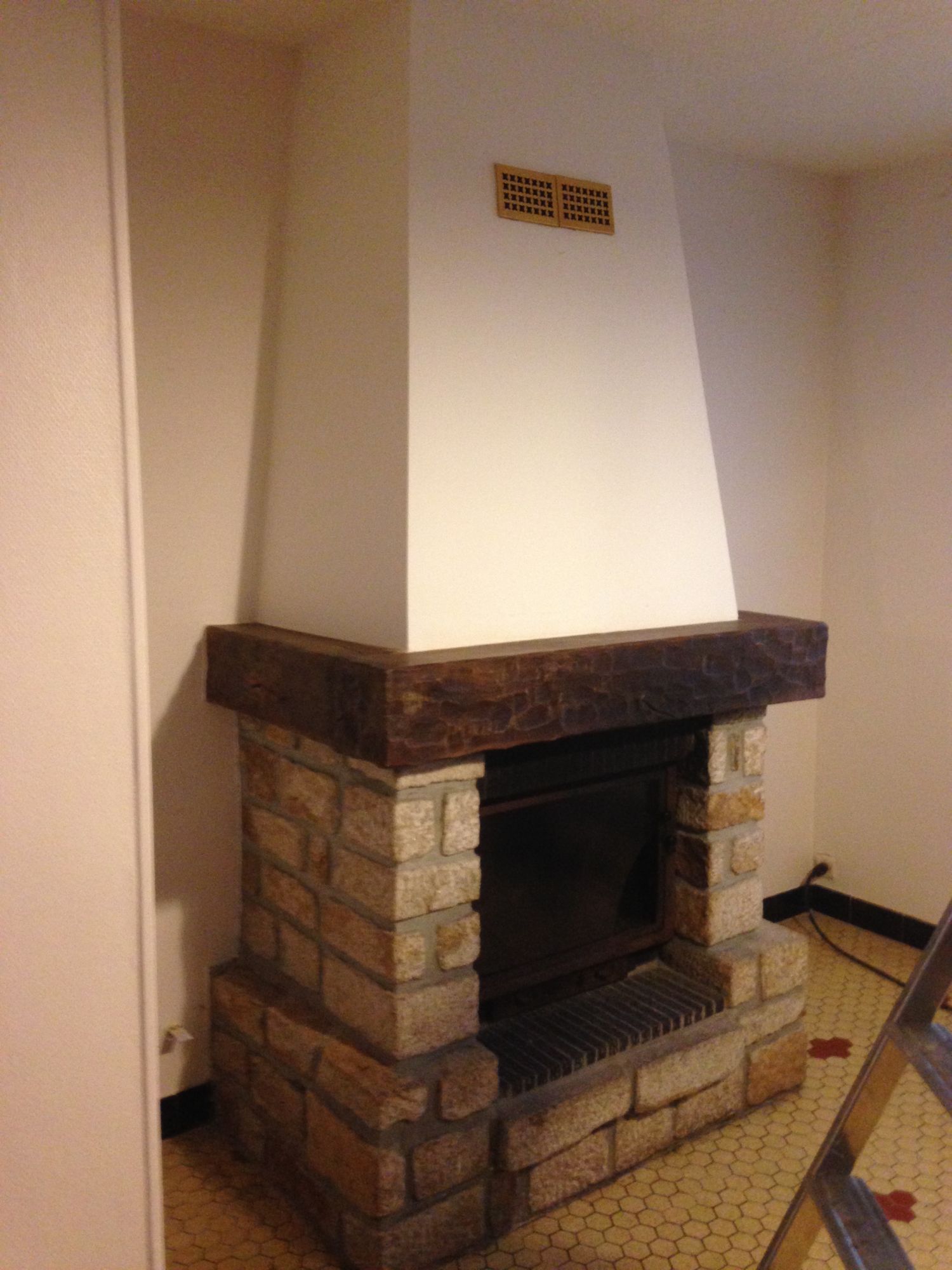

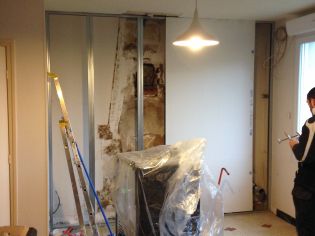

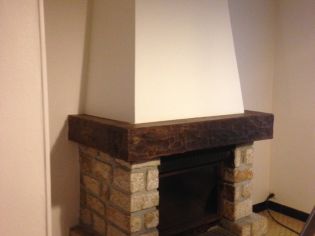

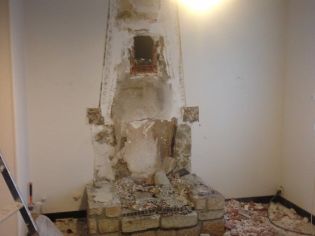

DEPOSE DE LA CHEMINEE ET CHOIX DE L'EMPLACEMENT



Dans ce cas de figure,nous avons démonté la cheminée existante.Le boisseau desservant l'ancienne cheminée étant bouché,nous avons déterminé un nouveau positionnement de l'appareil vers l'angle de la maison.



De cette manière nous répondions à la problématique technique du conduit obstrué et à l'objectif de gain de place du client en envoyant l'appareil dans un coin dégagé pour les conduits de fumées et non utilisé en temps normale (coin) par l'aménagement des pièces.

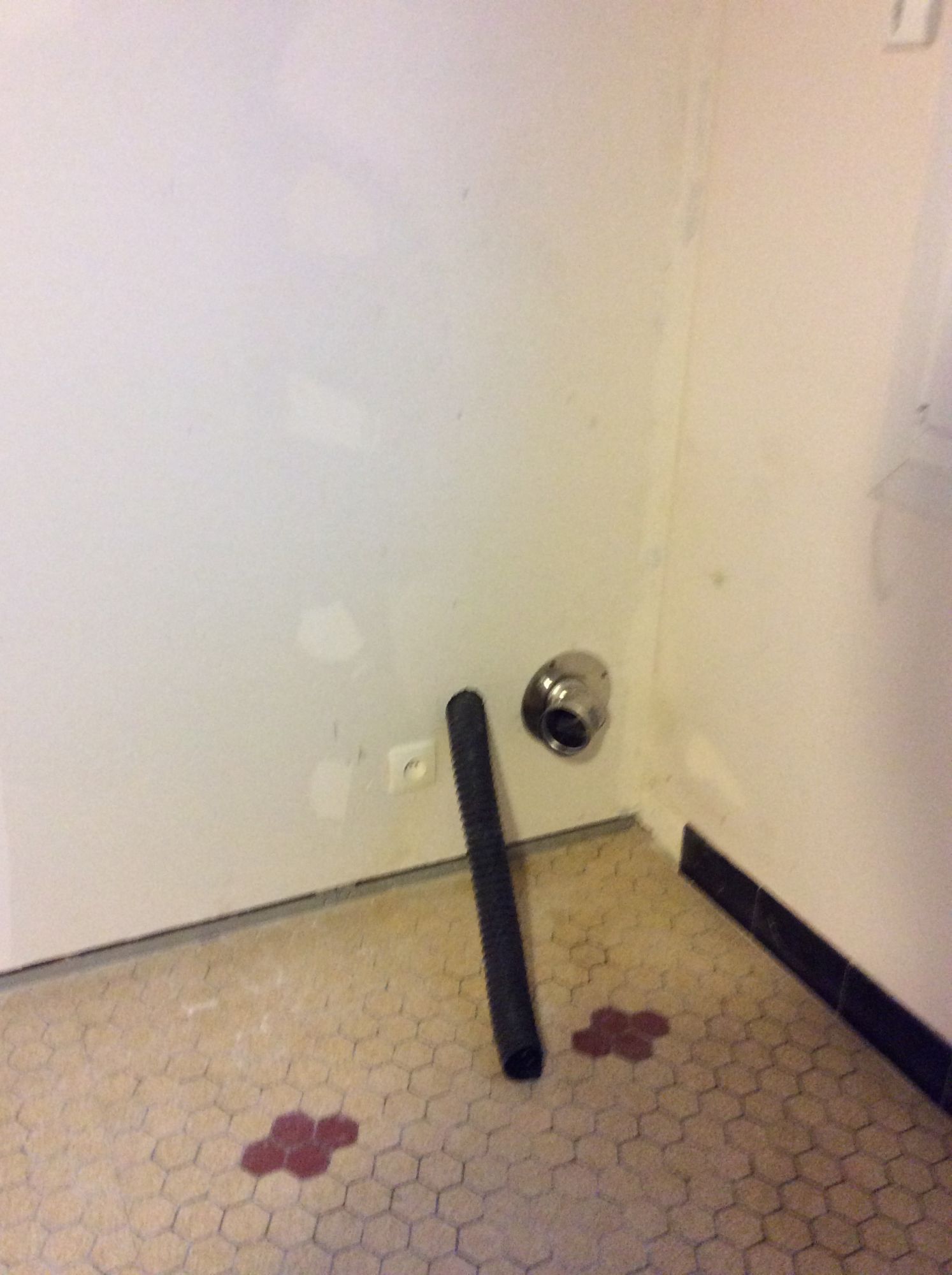

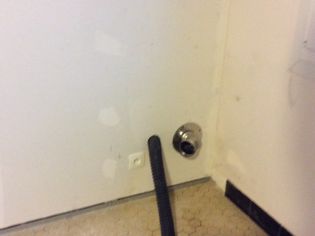

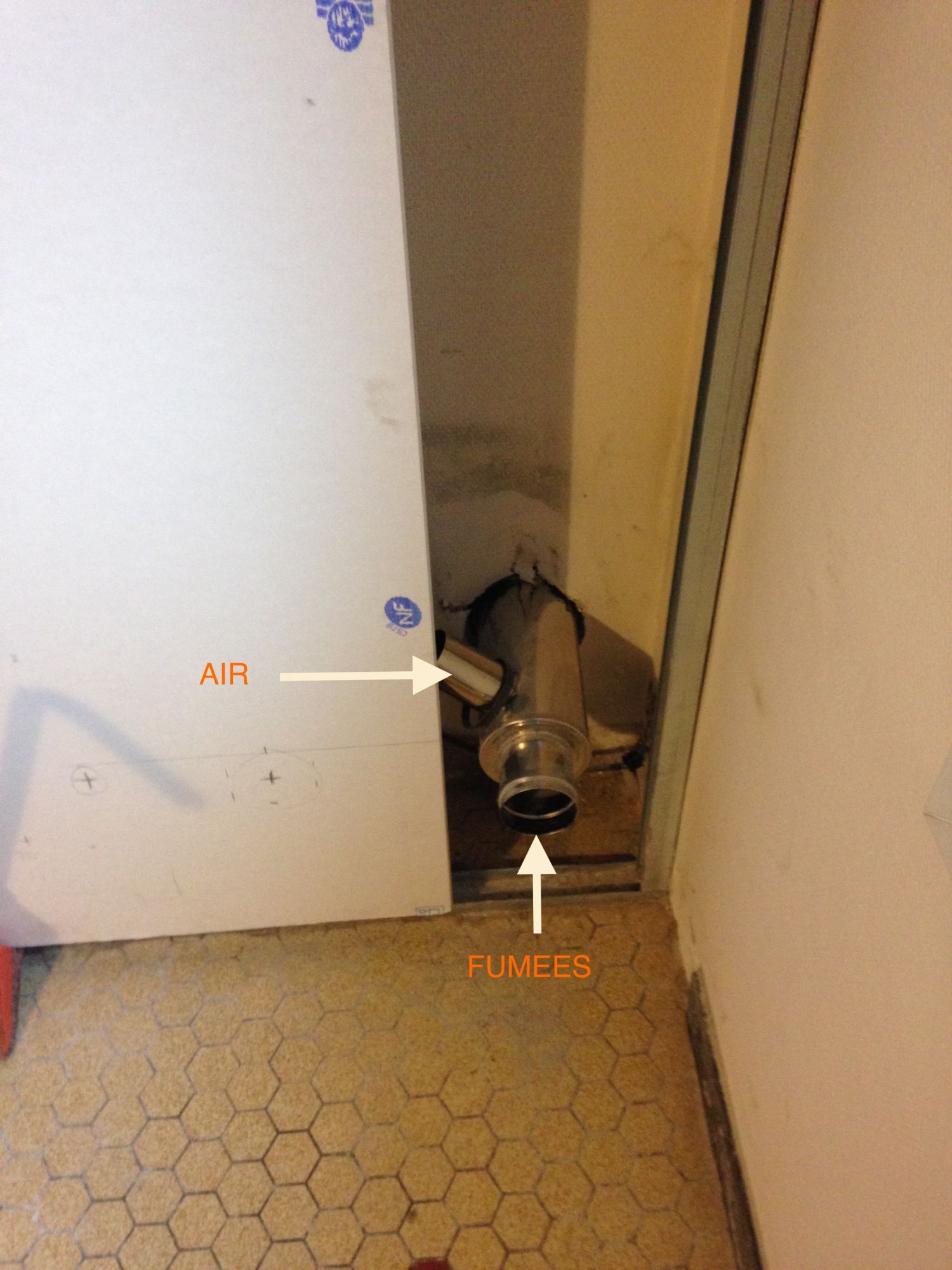

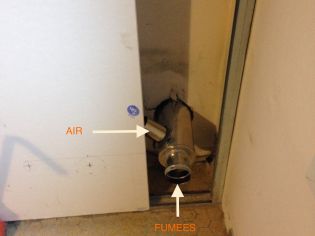

CONDUITS DOUBLE FLUX ISOLE



Nous avons utilisé la technologie double flux (bien connue chez AIRMETIC) pour mettre l'appareil en configuration de combustion étanche ainsi nous offrons à l'air comburant la possibilité d'être préchauffée avant son entrée dans la chambre de combustion.



Nous avons utilisé un système de conduit exterieur isolés  sur toute la longueur du tubage:



  • pour garder un bon tirage et éviter les phénomènes de condensation.
  • car c'était la solution la plus adéquat pour créer un conduit d'évacuation des fumées dans ce cas d'installation.



Les conduits dévacuation de fumées débouchent en zone 2,pour rappel,seuls les poêles étanches qui sont sous avis technique d'étanchéité du CSTB peuvent proposer cette solution.Un poêle étanche qui peut prendre l'air comburant à l'exterieur ne suffit pas forcément,celui-ci doit être certifié étanche sous 50 pascals et être muni d'un avis technique du CSTB.



L'ALLEGRO est étanche et sous avis technique du CSTB.

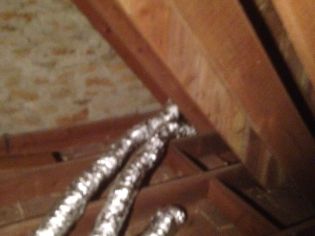

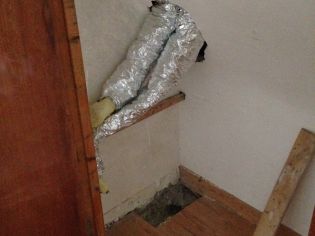

SYSTEME APS ET CANALISATION



Nous avons déployé le système APS PALAZZETTI-AIRMETIC afin d'acheminer l'energie du poêle à sur une grande distance pour chauffer l'étage de la maison.

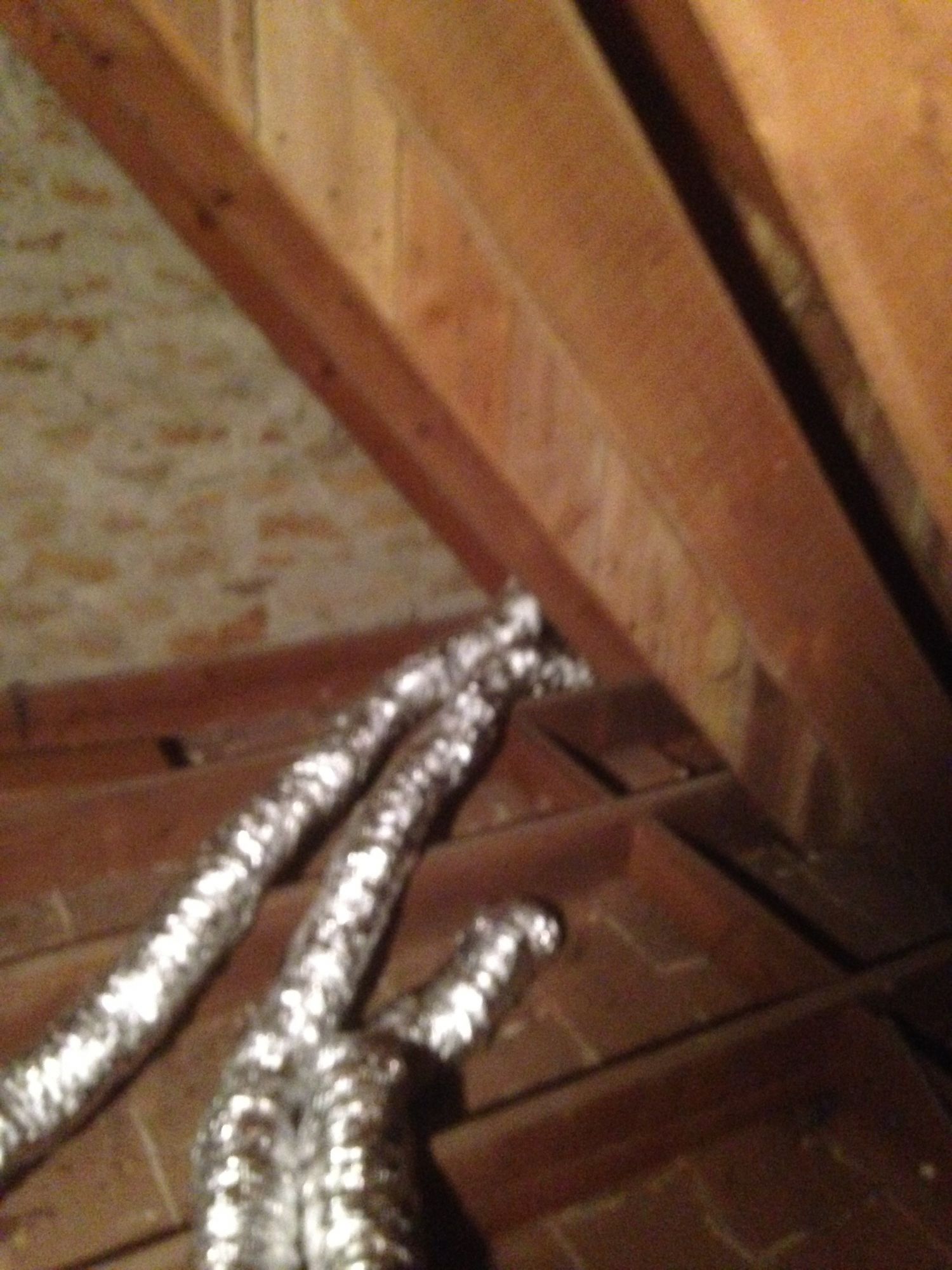

Pour rendre le système encore plus efficace nous avons utilisé des conduits isolés pour préserver l'energie transportée des pertes de calories dues à son transport sur une distance importante de 10 mètres et sa présence dans les combles (qui est un endroit frais).

Nous avons aussi choisie l'utilisation d'une isolation acoustique des conduits pour éviter au maximum une gêne sonore due à la vitesse et puissance de propulsion de l'air chaud dans les conduits qui passent dans le mur d'une chambre avant d'arriver dans les combles.

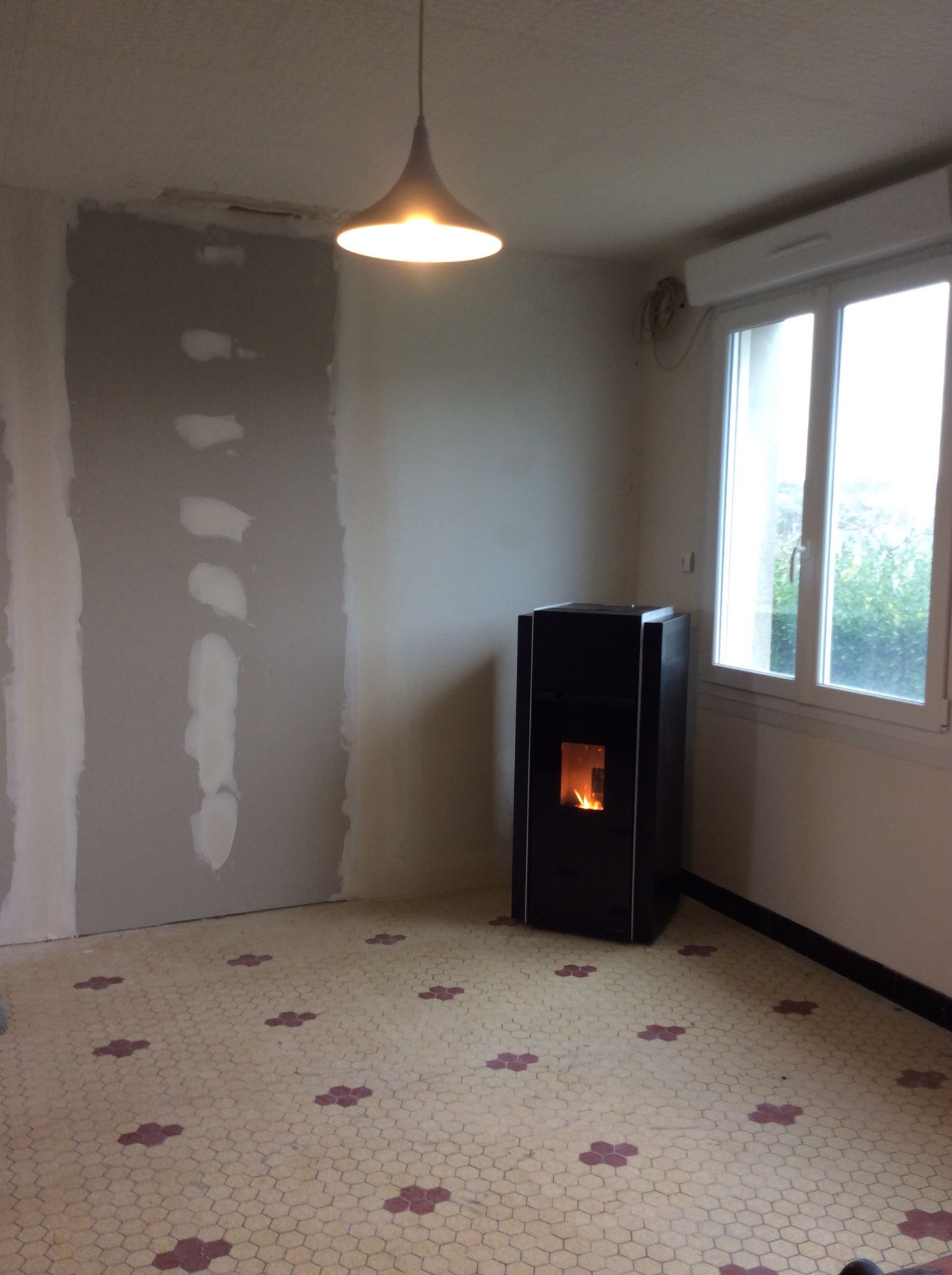

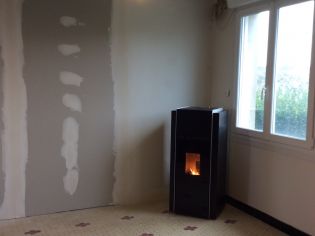

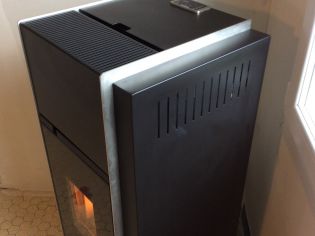

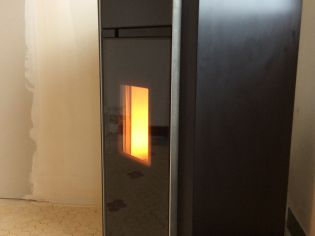

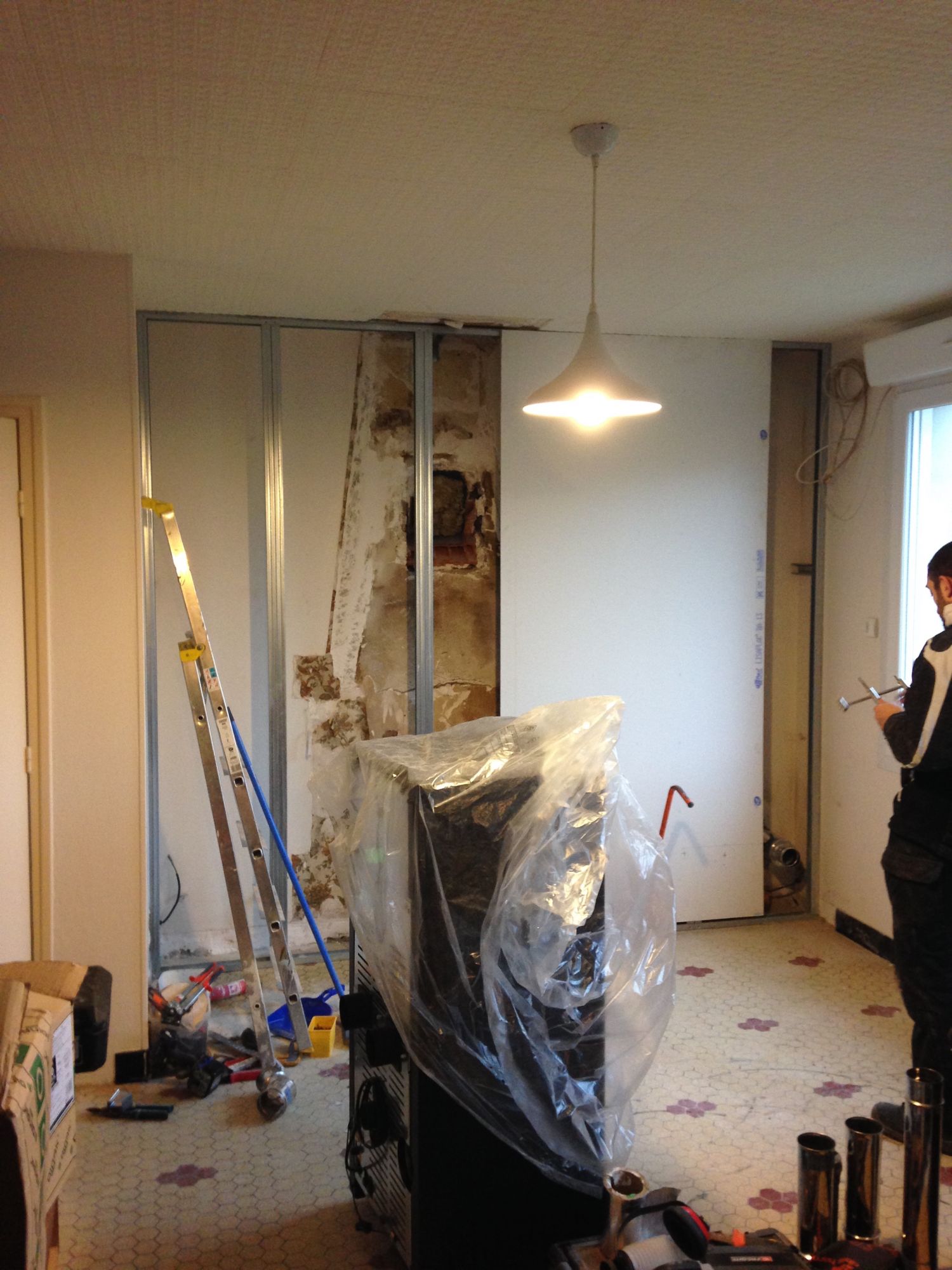

FINITION & ESPACE AMELIORE



Le système une fois techniquement installé se doit,selon le cahier des charges client, être terminer sans travail de finition à sa charge (hors décoration) et optimiser les espaces.



Pour se faire:

  • Finition au RDC en placo classique & placo flamme (arrière poêle).
  • Intégration de deux prises électriques standard.
  • Montage sur rail et bandage.

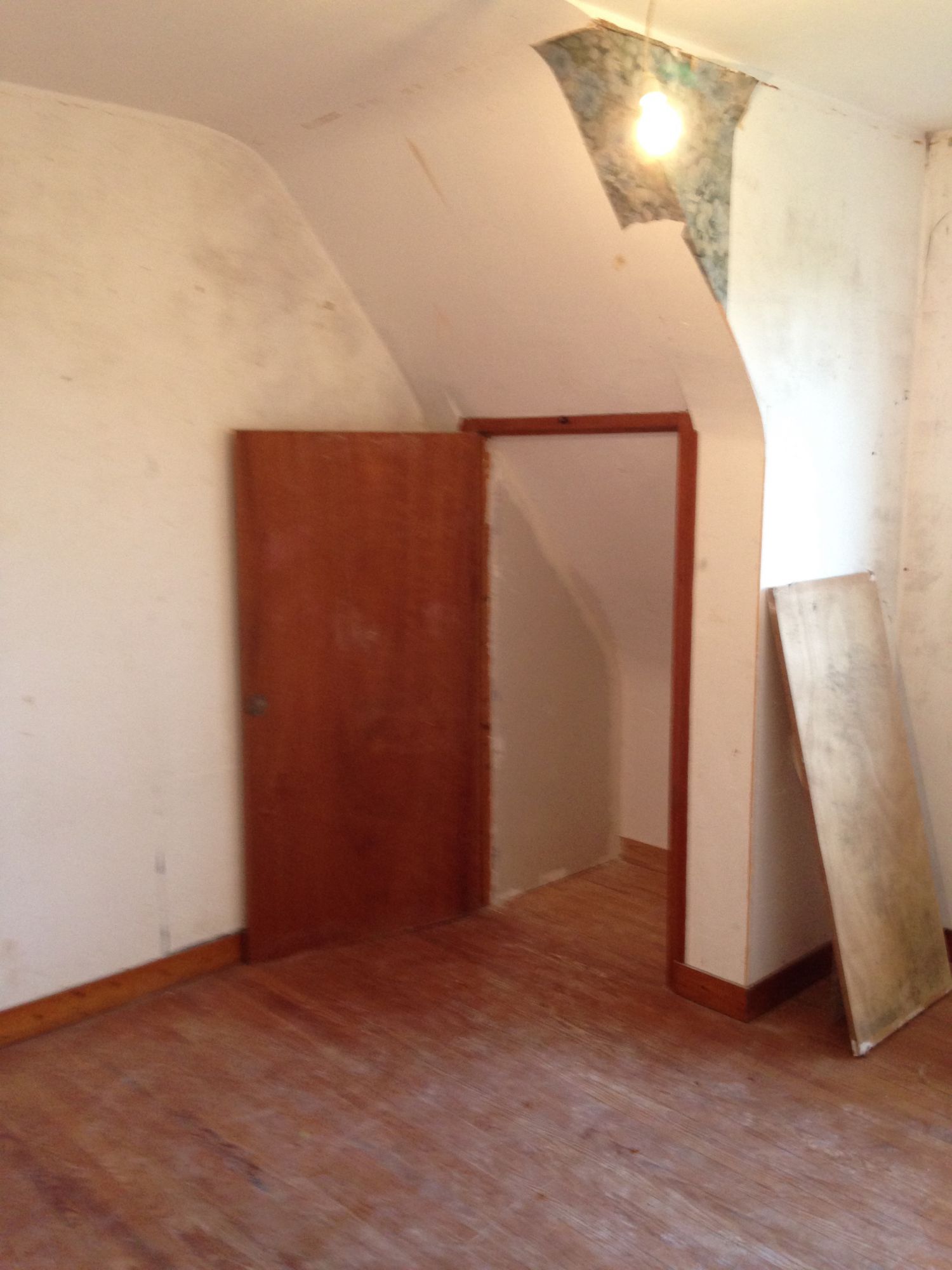

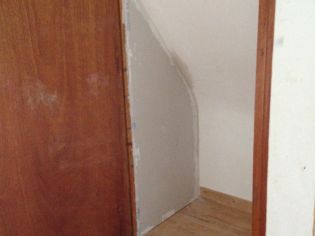

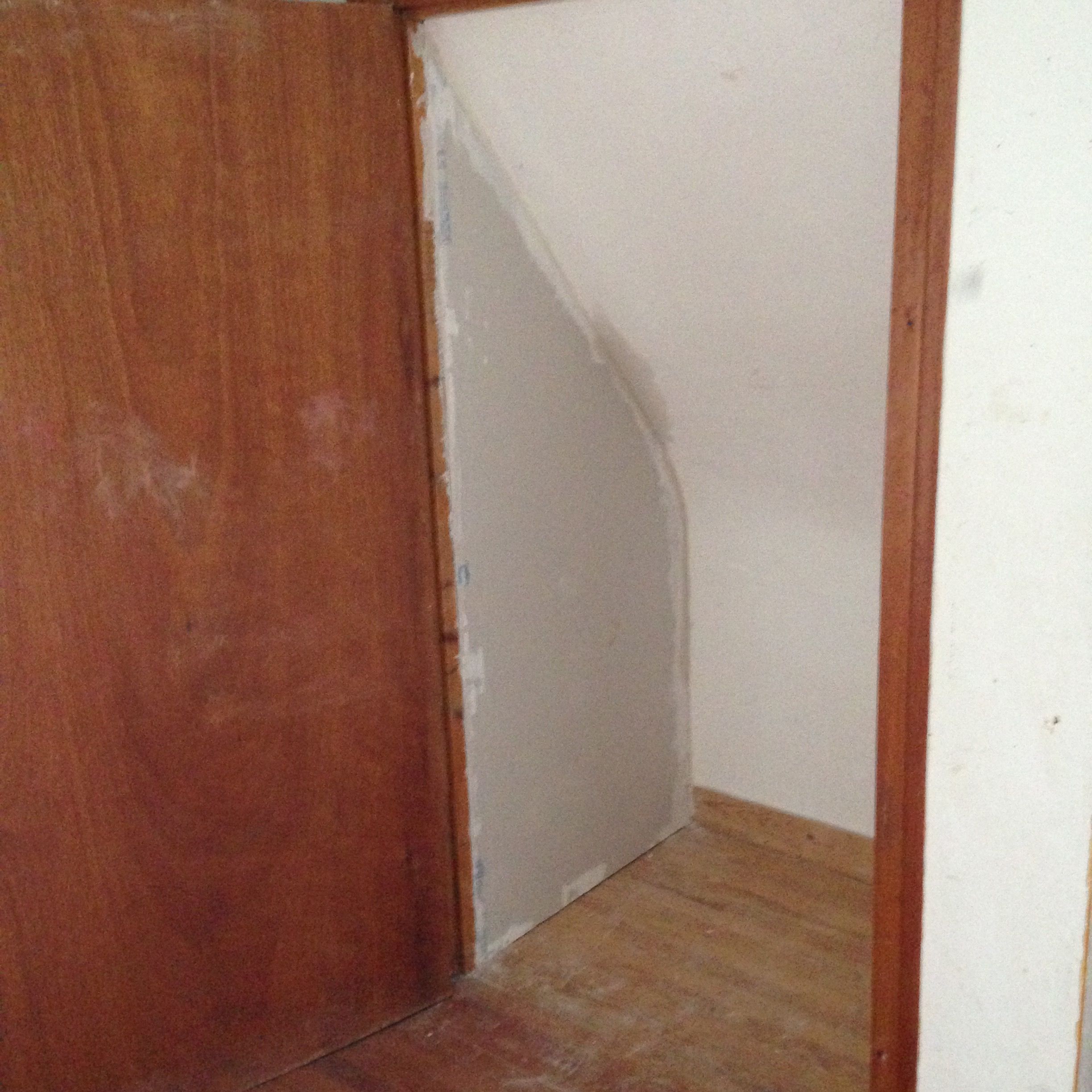

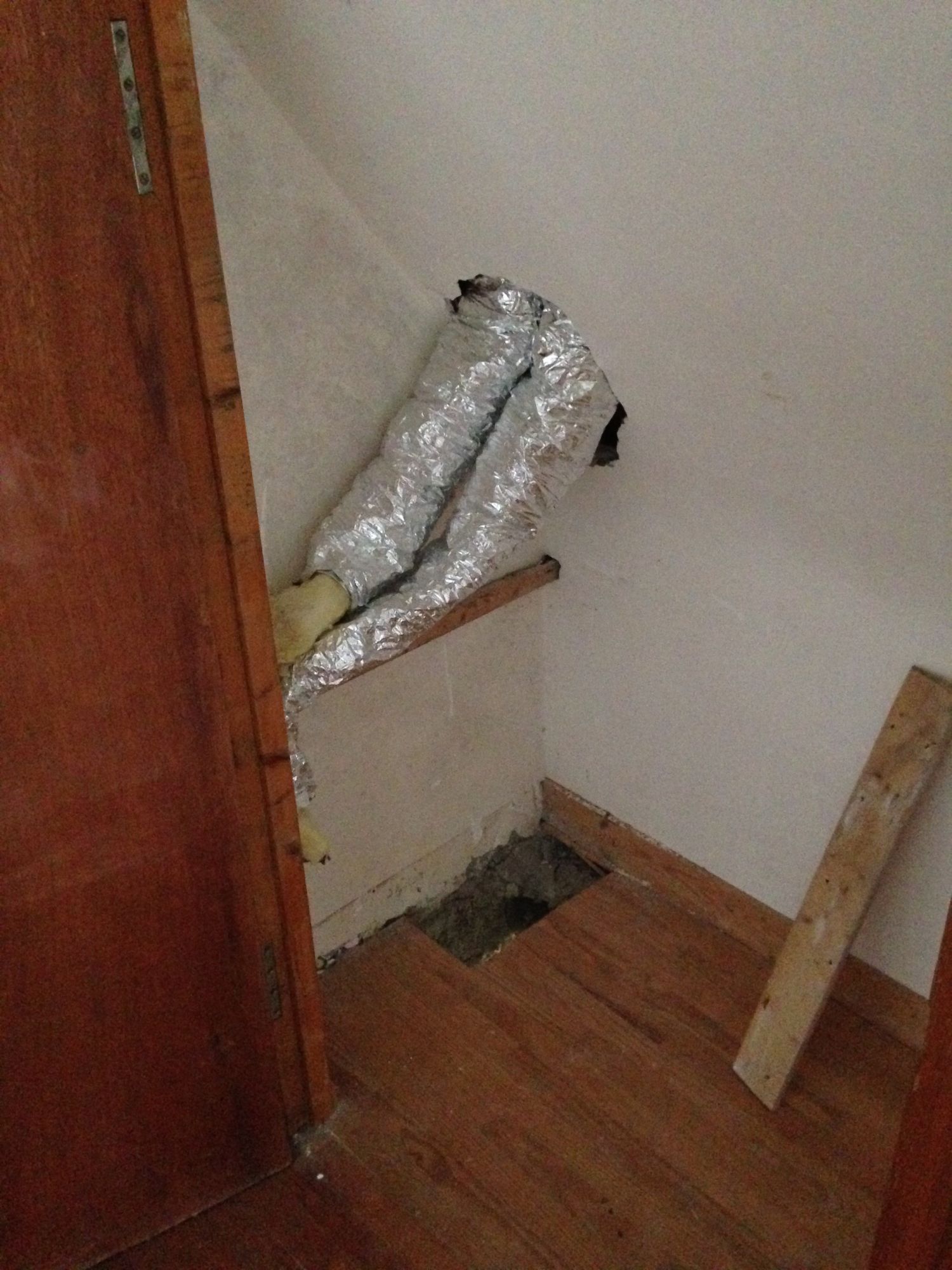

  • Coffrage placo "à façon" au niveau du passage en chambre pour une finition soignée et une réutilisation du rangement facile.
